Oil Pump SUNTEC AN/AE Seriess

Oil Pump SUNTEC AN/AE adalah pompa bahan bakar yang digunakan pada sistem oil burner untuk mengalirkan dan memberikan tekanan bahan bakar dari tangki menuju nozzle burner. Komponen ini sangat penting karena tekanan dan aliran bahan bakar berpengaruh langsung terhadap proses pembakaran.

SUNTEC memiliki berbagai tipe fuel pump untuk kebutuhan burner. Pada seri AN/AE, pemilihan pump harus memperhatikan model pump, arah putaran, posisi nozzle outlet, koneksi suction dan return, serta konfigurasi one-pipe atau two-pipe.

Di industri, oil pump seperti SUNTEC dapat ditemukan pada sistem pembakaran untuk steam boiler, hot water boiler, thermal oil heater, furnace, oven, dan berbagai peralatan pemanas berbahan bakar oil. Boilermarine.co.id sendiri menyediakan solusi boiler, burner, spare part, serta layanan installation, commissioning, maintenance, dan troubleshooting.

Oil Pump SUNTEC AN/AE adalah pompa bahan bakar yang digunakan pada sistem oil burner untuk mengalirkan dan memberikan tekanan bahan bakar dari tangki menuju nozzle burner. Komponen ini sangat penting karena tekanan dan aliran bahan bakar berpengaruh langsung terhadap proses pembakaran.

SUNTEC memiliki berbagai tipe fuel pump untuk kebutuhan burner. Pada seri AN/AE, pemilihan pump harus memperhatikan model pump, arah putaran, posisi nozzle outlet, koneksi suction dan return, serta konfigurasi one-pipe atau two-pipe.

Di industri, oil pump seperti SUNTEC dapat ditemukan pada sistem pembakaran untuk steam boiler, hot water boiler, thermal oil heater, furnace, oven, dan berbagai peralatan pemanas berbahan bakar oil. Boilermarine.co.id sendiri menyediakan solusi boiler, burner, spare part, serta layanan installation, commissioning, maintenance, dan troubleshooting.

Fungsi Oil Pump SUNTEC pada Burner

Pada oil burner, bahan bakar harus dikirim ke nozzle dengan tekanan yang sesuai. Oil Pump SUNTEC membantu menjalankan proses tersebut.

Secara sederhana, alurnya adalah:

Fuel Tank → Filter → Oil Pump → Pressure Adjustment → Nozzle → Ruang Pembakaran

Di dalam sistem pump, oil dihisap dari tangki, kemudian ditekan oleh gear set. Tekanan bahan bakar selanjutnya diatur sebelum dialirkan menuju nozzle. Pada tipe tertentu, solenoid valve digunakan untuk mengontrol aliran bahan bakar pada jalur nozzle.

Dengan demikian, oil pump memiliki beberapa fungsi utama:

• Menghisap bahan bakar dari tangki.
• Menghasilkan tekanan oil.
• Mengatur tekanan bahan bakar.
• Mengirim oil menuju nozzle.
• Mendukung fungsi cut-off pada sistem yang menggunakan solenoid valve.

SUNTEC AN/AE untuk Oil Burner

Seri SUNTEC AN/AE digunakan pada berbagai konfigurasi fuel system. Namun, saat mengganti pump, jangan hanya melihat tulisan AN atau AE.

Kode lengkap pada body atau nameplate harus diperiksa.

Hal yang perlu diperhatikan adalah:

• Tipe pump.
• Model number.
• Arah putaran shaft.
• Posisi nozzle outlet.
• Kapasitas pump.
• Koneksi suction.
• Koneksi return.
• Sistem one-pipe atau two-pipe.

Manual SUNTEC menjelaskan empat konfigurasi arah putaran dan posisi nozzle outlet, yaitu A, B, C, dan D. Misalnya, konfigurasi C mempunyai anti-clockwise rotation dengan nozzle outlet di sisi kiri ketika pump dilihat dari sisi shaft.

Jadi, penggantian oil pump sebaiknya berdasarkan kode pump yang lengkap, bukan hanya berdasarkan bentuk fisiknya.

Koneksi Oil Pump SUNTEC AN/AE

Memahami koneksi pump sangat penting sebelum melakukan instalasi.

Untuk kelompok AN/AE/AS/AL/ALE, koneksi yang ditunjukkan pada manual adalah sebagai berikut:

• Port S digunakan untuk jalur masuk oil dari fuel tank.
• Port N digunakan untuk mengalirkan oil bertekanan menuju nozzle.
• Port R digunakan sebagai return line pada konfigurasi tertentu.

Sementara itu, port V dan P digunakan untuk pemeriksaan vacuum dan pressure menggunakan gauge.

One-Pipe dan Two-Pipe Oil Burner

Sistem oil burner umumnya menggunakan salah satu dari dua konfigurasi, yaitu one-pipe atau two-pipe.

One-Pipe System

Pada sistem one-pipe, oil yang tidak digunakan tidak dikembalikan melalui return line ke tank. Sistem menggunakan sirkulasi internal pada pump.

Manual SUNTEC menjelaskan bahwa pump yang disiapkan untuk two-pipe dapat dikonversi menjadi one-pipe dengan melepas internal by-pass plug dan memasang plug serta washer pada return port.

Two-Pipe System

Pada sistem two-pipe terdapat jalur supply dan return.

Oil yang tidak digunakan dikembalikan melalui return line menuju tangki.

Pada konfigurasi ini, by-pass plug harus berada pada posisi yang benar. Jika by-pass plug tidak terpasang pada sistem two-pipe, pump dapat mengalami masalah dalam menghasilkan aliran oil.

Spare Part Oil Pump SUNTEC

Selain menyediakan pump complete, beberapa komponen oil pump juga dapat digunakan sebagai spare part.

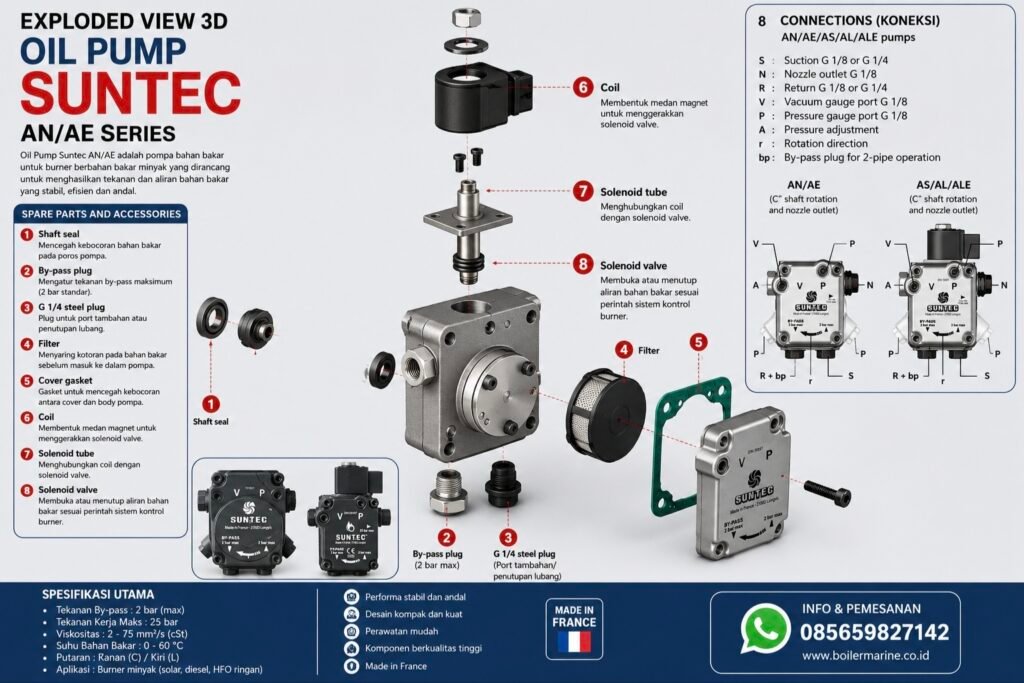

Berdasarkan exploded view pada manual SUNTEC, komponen yang ditampilkan antara lain:

1. Shaft Seal
2. By-pass Plug
3. G 1/4 Steel Plug
4. Filter
5. Cover Gasket
6. Coil
7. Solenoid Tube
8. Solenoid Valve

Setiap komponen mempunyai fungsi yang berbeda.

Shaft seal membantu menjaga sealing pada bagian shaft.

By-pass plug digunakan dalam konfigurasi sistem tertentu, terutama berkaitan dengan sistem two-pipe.

Filter berfungsi menyaring kotoran dari bahan bakar.

Cover gasket menjaga sealing pada cover pump.

Sedangkan coil, solenoid tube, dan solenoid valve merupakan bagian dari sistem solenoid pada pump yang menggunakannya.

Filter Oil Pump SUNTEC

Filter merupakan bagian penting yang perlu diperiksa saat melakukan maintenance.

Bahan bakar yang kotor dapat menyebabkan filter tersumbat. Akibatnya, supply oil menuju pump berkurang dan vacuum pada sisi suction dapat meningkat.

Manual SUNTEC mencantumkan beberapa jenis filter berdasarkan tipe pump dan revision. Karena itu, filter replacement sebaiknya disesuaikan dengan tipe dan revision pump, bukan hanya berdasarkan ukuran fisiknya.

Untuk sistem burner yang menggunakan solar atau fuel oil, kebersihan fuel tank dan fuel line juga perlu diperhatikan.

Masalah yang Sering Terjadi pada Oil Pump SUNTEC

Oil pump yang mengalami masalah biasanya menunjukkan gejala tertentu.

Pump Berputar tetapi Tidak Menghisap Oil

Beberapa penyebab yang perlu diperiksa:

• Fuel tank kosong atau level oil terlalu rendah.
• Valve inlet tertutup.
• Filter tersumbat.
• Suction line tersumbat.
• Terdapat kebocoran udara.
• Arah putaran pump salah.
• Suction dan return tertukar.
• Pump sudah mengalami keausan.

Manual SUNTEC menyebutkan bahwa pump yang berputar pada arah yang salah tidak dapat menarik oil.

Pressure Oil Rendah

Pressure rendah dapat disebabkan oleh:

• Pump tidak sesuai dengan kebutuhan nozzle.
• Fuel viscosity tidak sesuai.
• Pump sudah aus.
• Pressure regulating valve bermasalah.
• Terdapat masalah pada sistem hydraulic burner.

Jika pressure tidak dapat diatur dengan benar, pemeriksaan pressure regulating valve dan kondisi pump perlu dilakukan.

Pressure Tidak Stabil

Pressure yang naik turun dapat terjadi karena adanya udara pada oil, suction line bocor, pressure regulating valve bermasalah, atau coupling motor mengalami slip.

Pump Berisik

Suara pump yang semakin keras dapat menjadi tanda bahwa vacuum terlalu tinggi.

Pemeriksaan dapat dilakukan pada:

• Fuel filter.
• Valve.
• Check valve.
• Suction pipe.
• Kebocoran udara pada suction line.

Jika pump menghasilkan suara cracking dan pressure gauge berosilasi, manual SUNTEC mengarahkan pemeriksaan terhadap kemungkinan adanya gelembung udara pada suction line.

Cara Memilih Oil Pump SUNTEC

Memilih oil pump untuk burner tidak boleh hanya berdasarkan ukuran atau bentuk pump.

Sebelum membeli, siapkan data berikut:

1. Model burner Contohnya Riello, Bejo, Olympia, Baltur, atau burner lainnya.

2. Model oil pumpContohnya SUNTEC AN atau AE beserta kode lengkapnya.

3. Kapasitas nozzle Data nozzle diperlukan untuk menentukan kebutuhan aliran fuel.

4. Pressure burner Pressure harus sesuai dengan kebutuhan sistem pembakaran.

5. Arah putaran Pastikan arah putaran motor sesuai dengan pump.

6. Sistem piping Pastikan apakah burner menggunakan one-pipe atau two-pipe.

7. Koneksi pump Periksa ukuran dan posisi suction, return, serta nozzle outlet.

Dengan data tersebut, pemilihan replacement pump akan lebih akurat dan mengurangi risiko salah tipe.

Jual Oil Pump SUNTEC untuk Burner

PT Indira Mitra Boiler menyediakan kebutuhan Oil Pump SUNTEC dan spare part burner untuk berbagai aplikasi industri.

Kebutuhan dapat digunakan untuk sistem:

• Oil Burner
• Diesel Burner
• Steam Boiler
• Hot Water Boiler
• Thermal Oil Heater
• Furnace
• Industrial Heating System
• Marine dan shipyard

Boilermarine.co.id juga menyediakan berbagai kebutuhan burner dan boiler, termasuk spare part, service, installation, commissioning, maintenance, dan troubleshooting burner.

Untuk memastikan tipe pump yang sesuai, customer dapat mengirimkan foto nameplate pump, tipe burner, dan foto pump yang terpasang. Data tersebut akan membantu proses identifikasi sebelum menentukan replacement.
